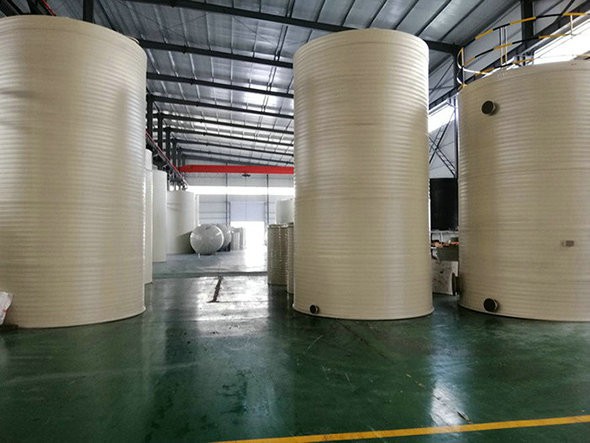

聚丙烯立式（shì）鹽（yán）酸儲罐

聚丙烯立（lì）式（shì）鹽酸儲罐塗覆前的處理

　　一、塗裝環境條件：

　　塗裝環境對漆膜的質量有很大的影響，為保證塗裝質量，對聚丙（bǐng）烯立式鹽酸儲罐塗裝環境提出如下要求：

　　①不能在烈日曝曬和有雨、霧、雪的天氣情（qíng）況下進行露天作業；相對濕度大於85%時不宜施工；底材料溫度須高（gāo）於露（lù）點以（yǐ）上3度方可進行施工。

　　②夏季陽光直（zhí）射、底材（cái）溫度大（dà）於60度時不能施工。冬季氣（qì）溫不低於-5度時，70-H環氧鐵紅防腐塗（tú）料、H06-3環氧雲鐵防鏽漆、ZHL51-2超厚漿型環氧瀝青防鏽漆不（bú）宜在（zài）室外施工。

　　③塗裝過程及漆膜（mó）幹燥時間過程中有粉塵飛揚時（shí）不能施工。ET-98無機磷酸鹽（yán）長效型富鋅塗料無妨，因3分鍾可以達到表幹（gàn）。

　　二、處理措施

　　①對普通鋼材以噴砂法進行除鏽處理，除盡（jìn）鐵鏽、氧化皮等雜物。表麵處理質量控製應達到GB8923規定的“塗裝前鋼材（cái）表麵鏽蝕等級和除鏽等級”標準（zhǔn）規定的Sa2.5級，表（biǎo）麵粗糙度35-75um，噴砂後將砂塵除盡。

　　②噴（pēn）砂後的（de）鋼材應在4小時之內完成油漆的塗裝。如（rú）果采用ET-98無機磷酸鹽長效型富鋅塗料作為底漆，一般除油、除鏽即可，可不噴砂、拋丸，而用鋼絲刷、磨光機或鋼砂紙處理，可帶微鏽的情況下塗刷施工。

　　③如遇焊接部件，在燭焊接後的72小時之內不能進行塗裝。

　　④對鍍鋅層須（xū）采用輕掃級噴砂法去除灰層、油汙（wū）等雜質，然（rán）後塗刷70-H環氧鐵紅防腐漆。
